? ? ? ? 傾動回轉爐在鋁廢料熔煉時開始代替反射爐，在獲得日益較為廣泛的應用，與反射爐相比,其主要優點：鋁的實際回收率提高3%-5%，能源節約25 %，生產率提高50 %。上世紀90年代以來，傾動式回轉爐不但在加速取代反射爐，而且以更快的速度取代固定式回轉爐。初期這種替代主要是為了減少造渣鹽的用量，造渣鹽用量的減少，既相應節約了能源、減少了排放，又使成本有所下降。
? ? ? ? 鄭州萬潤再生資源裝備有限公司自行設計制造的傾動回轉爐，具有全部自主知識產權。這類傾動式回轉爐（圖1）特別適合于處理鋁爐渣、廢鋁箔、混合廢鋁碎料，也可以處理廢舊鉛、鋅電池，已形成產品系列。小型爐可處理2t廢料或爐渣，而大型爐的裝料量可超過20 t，產量可達90 t/d。
| 規格型號 | 爐身尺寸 | 傳動方式 | 處理能力 |
| HZL-2T | Φ1800×3500 |
主電機： 鏈輪鏈條傳動 桶身：環形軌道與托輪摩擦傳動 |
2 |
| HZL-5T | Φ2300*4500 | 5 | |
| HZL-8T | Φ2500*5180 | 8 | |
| HZL-10T | Φ2800*5680 | 10 | |
| HZL-12T | Φ3000*6150 | 12 | |
| HZL-15T | Φ3500*6650 | 15 |

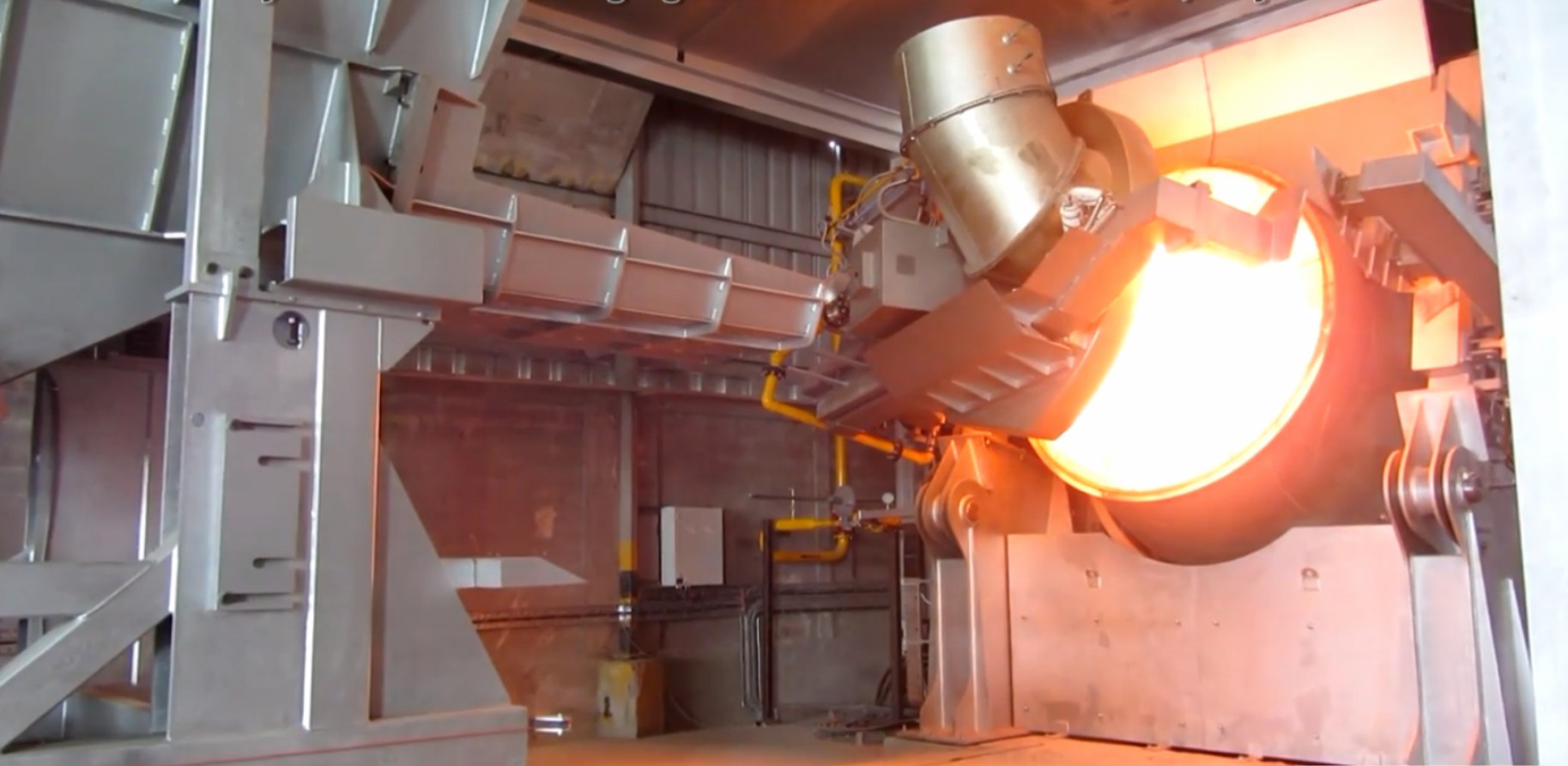

圖1?鋁渣處理回轉爐
Fig. 1 Rotary furnace for aluminum slag treatment
? ? ? ? 采用常規反射爐熔煉廢舊鋁的能耗約1000kw/t，當于100Nm3/t天然氣或100L/t石油。而用傾動式回轉爐可節約25%。能耗下降主要得益于回轉爐熱傳輸?shù)娘@著改善與燒嘴的雙通道排列, 煙氣中的余熱得到大量回收。
? ? ? ? 傾動式回轉爐采用比例積分微分控制模( IP )D 控制燃料與助燃空氣量。同時這種控制是連續的, 可根據裝爐量自動調節溫度, 使熔煉過程處于優化狀態。反射爐熔煉時是將爐頂或上爐墻溫度調到1100℃，, 而傾動式回轉爐的調定溫度為750℃。能源節約25%就來自這種溫度差與熱效率的提高傾動式回轉爐生產率的提高得益于: 采用全自動化裝料機自動化渣槽(箱)自動化扒渣這意味著在熔煉過程中僅進行簡單的操作；操作人員可減至少, 一個人可操作2臺爐高的熱效率與熔煉過程的全自動化控制相結合使熔化速度達到佳值，傾動式回轉爐的熔煉周期可減少到不足4h，就是說, 根據爐容量的不同，每臺爐每天可熔煉6 爐一8 爐，這相當于一臺15t爐每24 h 可熔煉90 t 再生鋁，, 一臺5t的爐可熔煉約40t。
? ? ? ? 與反射爐比, 傾動式回轉爐對廢料的容納范圍寬得多，從低等級的爐渣、切屑、易拉罐到的工藝廢料都能有效地熔煉。因而再生鋁企業可用低等級廢料熔煉出較高等級的或甚至再生鋁，獲得好的經濟效益。用反射爐不能熔煉切屑與爐渣等低品質廢料。
由以上的介紹可見，傾動式回轉爐的主要優點為燒損降低與生產率提高，這是由于熔煉溫度時間與燃燒參數等的全盤自動化控制。
? ? ? ? 對于英國MELTING Solutions 公司的傾動式回轉爐，鄭州萬潤在設計方面作了一些改進，例如對爐門作了較大的改進, 將其直徑增大到1.6m，?便于快捷大規格廢料裝爐，爐門安于耐熱的鑄鋼框上，可在裝料與熔煉的任意時候改變爐的傾角；在開啟爐門時，燃燒嘴與排煙系統仍可繼續不停地工作，因此裝爐時既無熔煉時間損失又無能量損耗。
? ? ? ?在再生鋁熔體出爐時爐門仍處于關閉狀態，不但節約了能源而且減少了鋁的氧化損失(外邊的冷空氣不會進入爐內)，還能保持耐火材料吸收的熱。在熔體出完之后，爐門所處的位置能確保渣與鋁熔體完全分離，后，將爐傾動到一定角度，放出剩下的少量鋁熔體，此時爐門處于半關閉狀態。
由于在設計方面作了較大的改進，使熔煉時間又進一步縮短約10 %，能耗也相應節約了一些。
? ? ? ?鄭州萬潤設計的傾動式回轉爐不僅可以用于鋁的熔煉和回收，同樣可以廣泛用于其他有色金屬，如銅、鉛、鋅等常見有色金屬的回收再利用。同時針對不同的金屬，擁有成套的技術資料和回收方案，大限度的提高回收率和能效。其中：
? ? ? ? ?(1)處理鋅渣的生產效率比反射爐的提高50%：
?? ? ? ? (2)在回收鉛蓄電池中的鉛時，裝料量可為反射爐的3倍，因而生產效率提高了200%；
? ? ? ? ?(3)此外，爐在回收處理鉑渣中的鉑時也取得好的效益，僅能源節約方面就可達25%。
? ? ? ?傾動回轉爐系統由下列裝備組成：有耐火內襯的旋轉圓筒、燃燒器和煙道、爐門、擋渣器、活動機架、固定底座、控制柜和液壓系統、自動上料機、自動化渣包和鋁熔體包、扒渣機，大型爐還配套有自動垛錠機等。
? ? ? ?耐火爐襯采用高品質的耐磨澆注料與高密度保溫板澆注而成，用不銹鋼W型錨將澆注料襯緊固于爐壁上。

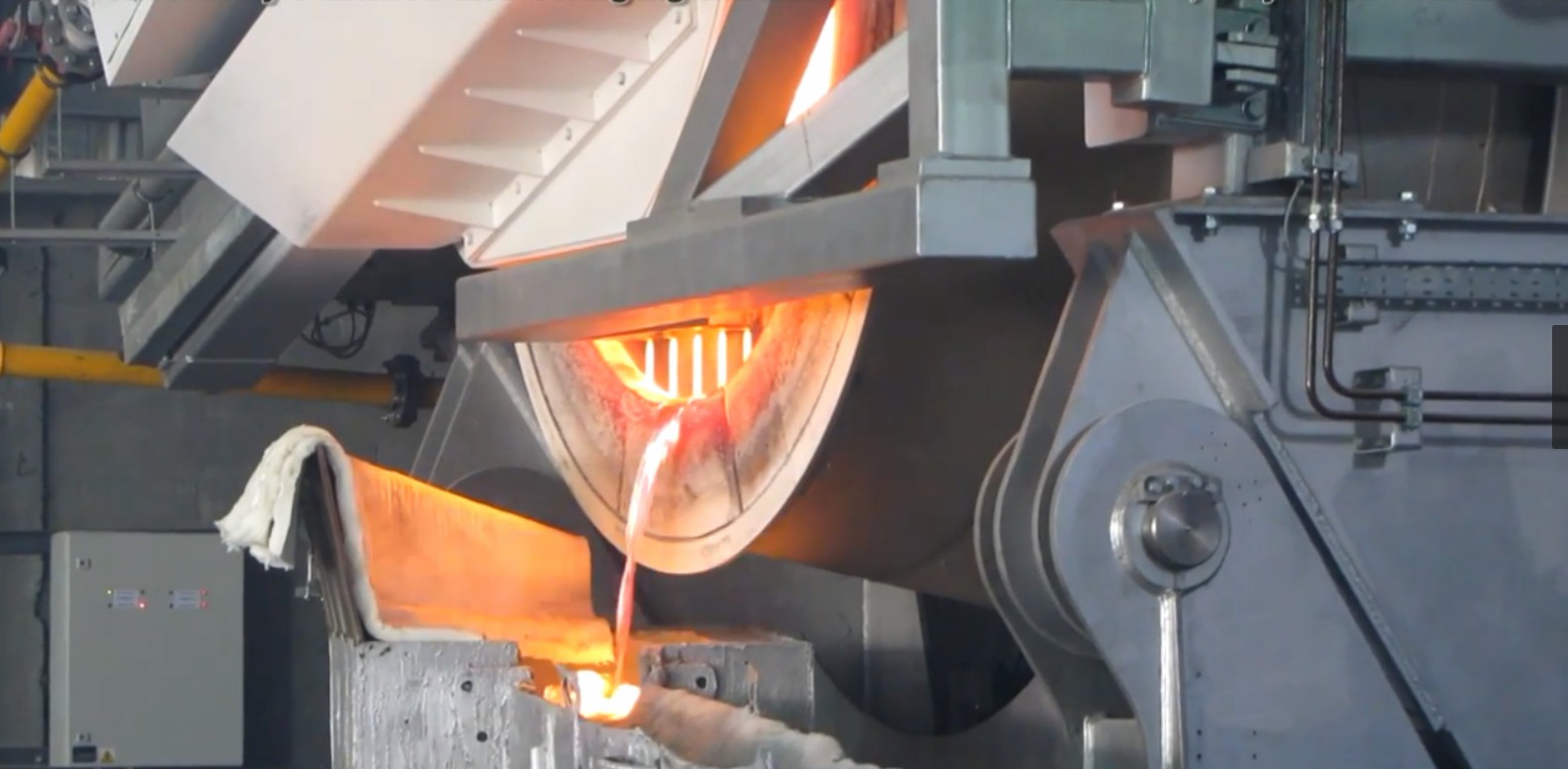

圖2?固定爐門和擋渣器
Fig.2 The fixed door and the slag stopper
圖3 隨動旋轉爐門
Fig.3 The follow-up type rotation door
? ? ? ?帶有隨動旋轉爐門的回轉爐在加熱熔煉過程中，關閉爐門時可帶著燃燒器傾斜。隨動爐門部分打開時，可以觀察爐內爐料的熔化情況，也可以放出熔體進行鑄造，既可以節能也可以減少爐內熔體氧化。爐門可以繞著轉軸完全打開，與裝料機相配的裝料口的直徑可達2 m或更大一些。
? ? ? ?爐配備雙通道燒嘴，煙氣中的余熱可得到大量回收，可降低能耗25%左右，能源節約還由于反射爐通常將爐腔溫度控制在1000℃~1100℃，而傾動式回轉爐的溫度設定在700℃—750℃。
? ? ? ?鄭州萬潤再生資源裝備有限公司的傾動式回轉爐是全自動化的，一切工藝參數均由電腦控制，也是全盤環境友好型的，全部煙氣都經過凈化處理，一切排放物與廢棄物均符合環保法規與條例要求。
? ? ? ?燃料與助燃空氣量由比例積分控制模塊控制。通過爐尾的熱電偶實時將爐膛溫度傳至控制系統，它是參數化連續化的，可根據裝爐量自動調節溫度；同時通過比例燒嘴系統可實時測定流入燒嘴的天然氣與助燃?xì)怏w量，將數據反饋給控制系統，精確調節它們的流入量與比例，從而控制爐膛的氧化——還原氣氛，在熔煉初期提升熔化效率、熔煉后期減少燒損。
? ? ? ?電氣控制柜的環境等級為IP55，可以就地安裝也可以遠程安裝，配有遙控器。電氣隔離裝置具有很高的安全性，能確保人員安全。
? ? ? ?裝料機（圖4）與熔體（渣）包（圖5）運轉是自動化的，提高了環保性與安全性，節約人力資源。

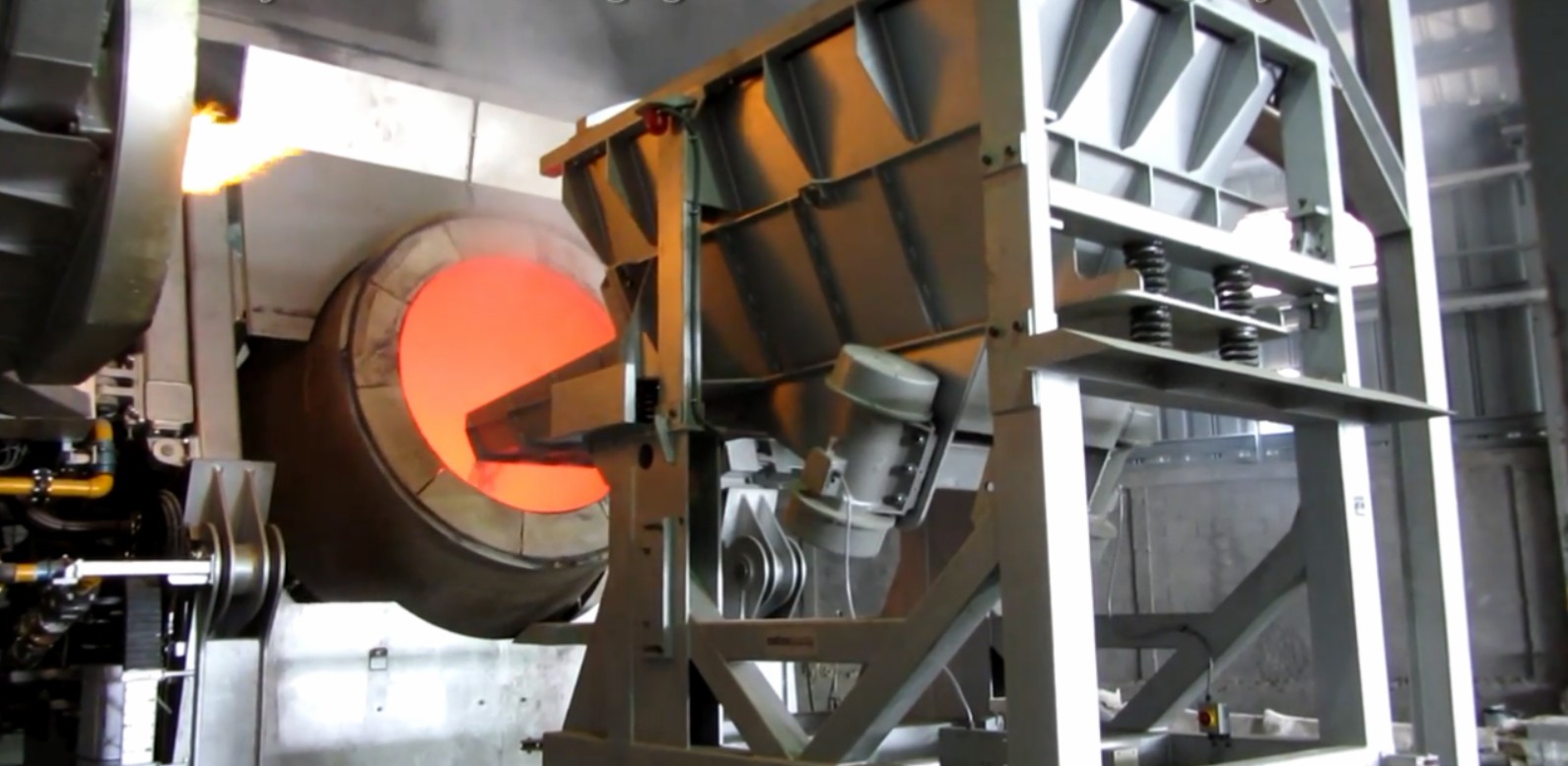

圖4 ?自動裝料機在裝爐
Fig 4 ?loading of the automatic loading unit
